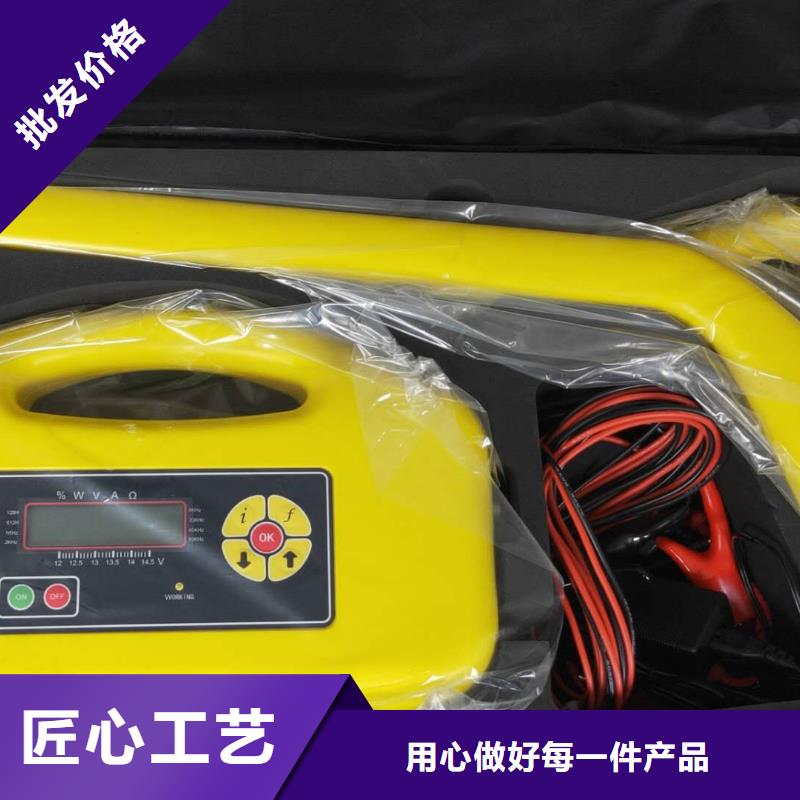

武汉硚口地埋电缆管线探测仪直连接线直连法就是将发射机的输出线接到金属管线上，并将信号直接注入。直连法适用范围：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流流经管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场放射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法可以得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1.2.1 测量金属管道时的接线方式图5- 4金属管道直连法接线图如图，需要进行直连操作时，请将红黑测试线连接线插入发射机。将地钉插入地面，垂直于管线并保持5米距离以上。黑色测试夹线与地钉连接。用红色测试夹线连接目标管道。1.2.2 测量停运电缆时的接线方式电缆路径探测和性鉴别在金属管线探测的领域中占有重要地位，相比于金属管道的单一连续金属结构，电缆是由数根芯线和金属铠装构成，其结构和用途的差异会造成探测时的信号施加方式的差异，不同的接法也会产生不同的电磁场，探测效果也会有所区别，因此本章对电缆探测的信号发射方式进行单独描述。1.2.2.1芯线－大地接法（抗干扰能力强，使用）芯线-大地接法，是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，既可以充分发挥仪器的功能，也能程度地抗干扰，
