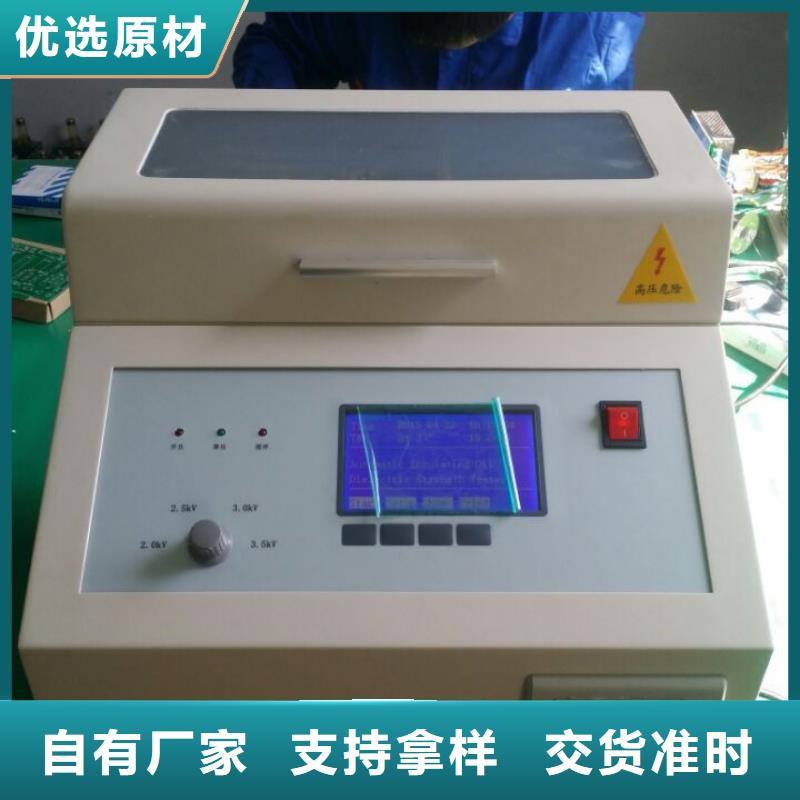

绝缘油介电强度试验仪交流标准源相标准功率源厂家自营

绝缘油介电强度试验仪工作原理TH-19型绝缘油腐蚀性硫测定仪工作原理是采用计算机技术模拟标准方法规定的试验条件，根据升温恒温数学模型，建立的计算机自控程序对仪器进行控制。从而达到了标准方法规定的试验条件。1四、使用说明㈠、面板说明（见下面仪器外形示意图）开关："电 源"：仪器电源(AC220V)开关。"复 位"：仪器复位开关，用于刷新仪器之前的操作，重新开始。㈡、操作说明使用本仪器必须遵守操作说明；有关试油其它方面的操作方法应参阅国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》或SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准。1、准备工作 ⑴、检查仪器各部位是否正常 。⑵、将电源线、管线连接好。⑶、将按国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》或SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》标准方法规定进行取样等操作。⑷、检查液浴内液体的液位是否高于导流板（浴内中间有个隔板，即导流板）0.3～0.8厘米。注：应确定保证浴液液位一定高于导流板！！！否则将会烧毁加热器。2、操作说明2.1 通电：闭合电源开关，仪器显示屏显示如下：按下电源开关,仪器显示屏显示首页界面：

绝缘油介电强度试验仪用手指触摸探头内电极，仪表数字应溢出显示如果零位变了，说明探头或电缆的绝缘有污染，需要用分析纯异丙醇或酒精清洗。清洗后再用热吹风吹干。如果手摸内电极仪表数字不溢出，表示仪表电池电力不足。2，油样准备：1）盛装油样的容器为不小于1升的金属容器；2）容器、取油工具、仪表探头事先均应采用溶剂（分析纯异丙醇或酒精）洗涤干净，并且用理发用的电热吹风器吹干。3）取油样时应严格执行有关静电操作规定；4）取油样时还应把容器在油中漂洗多次，保证油品不含残留溶剂杂质成分，还需要等待两分钟左右使容器油样的静电消失才进入测量操作。3, 测量：1）将仪表的接地端通过接地线接到被测油样的金属容器上(TH-08C型仪器时可用玻璃烧杯作容器）。2） 探头未浸入油之前按‘M’按钮，经三秒后读取仪表读数（此读数为零位读数，请注意极性＋或-）。零位数读取后，退回‘M’按钮；3） 探头垂直插入油样中上下漂洗多次，然后将探头浸过第二排排气孔，再按住‘M’按钮，经三秒后尽快读取仪表读数，把仪表此读数减去零位读数就是正确的油料电导率。注意：当采用延伸电缆时，为避免电缆内摩擦产生静电干扰，本仪表应放在稳定的地方，不允许电缆晃动，否则仪表读数就会上下不定。4） 重复测量时，应提起探头重新插入油中漂洗多次后再进行测量，避免极化现象带来误差。

绝缘油介电强度试验仪测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。
